DRAIN 100

PRODUKTINFORMATION

Ausführungen in Stahl verzinkt und Edelstahl
Baubreite: 100 mm
Bauhöhe: 50 mm
Höhenvesrtellung: 60-90 / 80-110 / 100-130 mm
Baulänge: 1000 / 1500 / 2000 mm
Rinnenkörper begehbar und mit dem Rollstuhl befahrbar
Rinnenkörper perforiert

Produktinformationen

Merkliste öffnen

Bezeichnung	Material	Länge [mm]	Breite [mm]	Höhe [mm]	Höhenverst. [mm]	Gewicht [kg]	Artikel-Nr.	Downloads
Rinne ohne Abdeckung, fixe Bauhöhe 50	Verzinkt	1000	100	50	–	2,8	10.100.10.0.	Entwässerungsrinne Baubreite 100 mm - fixe Bauhöhe 50 mm Datenblatt – DB10.100.10.0.pdf TXT – TXT_10100100.txt GAEB 90 – GAEB33_10100100.x81
	Verzinkt	1500				4,3	10.100.15.0.	Entwässerungsrinne Baubreite 100 mm - fixe Bauhöhe 50 mm Datenblatt – DB10.100.10.0.pdf Technische Zeichnung – 10.100.15.0.pdf DXF – 10.100.15.0.dxf TXT – TXT_10100150.txt GAEB 90 – GAEB33_10100150.x81
	Verzinkt	2000				5,7	10.100.20.0.	Entwässerungsrinne Baubreite 100 mm - fixe Bauhöhe 50 mm Datenblatt – DB10.100.10.0.pdf Technische Zeichnung – 10.100.20.0.pdf DWG – 10.100.20.0.dwg DXF – 10.100.20.0.dxf TXT – TXT_10100200.txt GAEB 90 – GAEB33_10100200.x81
	Edelstahl	1000				2,8	20.100.10.0.	Entwässerungsrinne Baubreite 100 mm - fixe Bauhöhe 50 mm Datenblatt – DB10.100.10.0.pdf TXT – TXT_10100100.txt GAEB 90 – GAEB33_10100100.x81
	Edelstahl	1500				4,3	20.100.15.0.	Entwässerungsrinne Baubreite 100 mm - fixe Bauhöhe 50 mm Datenblatt – DB10.100.10.0.pdf Technische Zeichnung – 10.100.15.0.pdf DXF – 10.100.15.0.dxf TXT – TXT_10100150.txt GAEB 90 – GAEB33_10100150.x81
	Edelstahl	2000				5,7	20.100.20.0.	Entwässerungsrinne Baubreite 100 mm - fixe Bauhöhe 50 mm Datenblatt – DB10.100.10.0.pdf Technische Zeichnung – 10.100.20.0.pdf DWG – 10.100.20.0.dwg DXF – 10.100.20.0.dxf TXT – TXT_10100200.txt GAEB 90 – GAEB33_10100200.x81
Rinne ohne Abdeckung, Höhenverstellung 60 - 90	Verzinkt	1000	100	50	60-90	3,1	10.100.10.1.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 60-90 mm Datenblatt – DB10.100.10.1.pdf DXF – 10.100.10.1.dxf TXT – TXT_10100101.txt GAEB 90 – GAEB33_10100101.x81
	Verzinkt	1500				4,5	10.100.15.1.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 60-90 mm Datenblatt – DB10.100.10.1.pdf Technische Zeichnung – 10.100.15.1.pdf DWG – 10.100.15.1.dwg DXF – 10.100.15.1.dxf TXT – TXT_10100151.txt GAEB 90 – GAEB33_10100151.x81
	Verzinkt	2000				6,0	10.100.20.1.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 60-90 mm Datenblatt – DB10.100.10.1.pdf Technische Zeichnung – 10.100.20.1.pdf DWG – 10.100.20.1.dwg TXT – TXT_10100201.txt GAEB 90 – GAEB33_10100201.x81
	Edelstahl	1000				3,1	20.100.10.1.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 60-90 mm Datenblatt – DB10.100.10.1.pdf DXF – 10.100.10.1.dxf TXT – TXT_10100101.txt GAEB 90 – GAEB33_10100101.x81
	Edelstahl	1500				4,5	20.100.15.1.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 60-90 mm Datenblatt – DB10.100.10.1.pdf Technische Zeichnung – 10.100.15.1.pdf DWG – 10.100.15.1.dwg DXF – 10.100.15.1.dxf TXT – TXT_10100151.txt GAEB 90 – GAEB33_10100151.x81
	Edelstahl	2000				6,0	20.100.20.1.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 60-90 mm Datenblatt – DB10.100.10.1.pdf Technische Zeichnung – 10.100.20.1.pdf DWG – 10.100.20.1.dwg TXT – TXT_10100201.txt GAEB 90 – GAEB33_10100201.x81
Rinne ohne Abdeckung, Höhenverstellung 80 - 110	Verzinkt	1000	100	50	80-110	3,1	10.100.10.2.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 80-110 mm Datenblatt – DB10.100.10.2.pdf TXT – TXT_10100102.txt GAEB 90 – GAEB33_10100102.x81
	Verzinkt	1500				4,7	10.100.15.2.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 80-110 mm Datenblatt – DB10.100.10.2.pdf Technische Zeichnung – 10.100.15.2.pdf DWG – 10.100.15.2.dwg TXT – TXT_10100152.txt GAEB 90 – GAEB33_10100152.x81
	Verzinkt	2000				6,1	10.100.20.2.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 80-110 mm Datenblatt – DB10.100.10.2.pdf Technische Zeichnung – 10.100.20.2.pdf DWG – 10.100.20.2.dwg DXF – 10.100.20.2.dxf TXT – TXT_10100202.txt GAEB 90 – GAEB33_10100202.x81
	Edelstahl	1000				3,1	20.100.10.2.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 80-110 mm Datenblatt – DB10.100.10.2.pdf TXT – TXT_10100102.txt GAEB 90 – GAEB33_10100102.x81
	Edelstahl	1500				4,7	20.100.15.2.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 80-110 mm Datenblatt – DB10.100.10.2.pdf Technische Zeichnung – 10.100.15.2.pdf DWG – 10.100.15.2.dwg TXT – TXT_10100152.txt GAEB 90 – GAEB33_10100152.x81
	Edelstahl	2000				6,1	20.100.20.2.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 80-110 mm Datenblatt – DB10.100.10.2.pdf Technische Zeichnung – 10.100.20.2.pdf DWG – 10.100.20.2.dwg DXF – 10.100.20.2.dxf TXT – TXT_10100202.txt GAEB 90 – GAEB33_10100202.x81
Rinne ohne Abdeckung, Höhenverstellung 100 - 130	Verzinkt	1000	100	50	100-130	3,2	10.100.10.3.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 100-130 mm Datenblatt – DB10.100.10.3.pdf Technische Zeichnung – 10.100.10.3.pdf DWG – 10.100.10.3.dwg DXF – 10.100.10.3.dxf TXT – TXT_10100103.txt GAEB 90 – GAEB33_10100103.x81
	Verzinkt	1500				4,8	10.100.15.3.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 100-130 mm Datenblatt – DB10.100.10.3.pdf Technische Zeichnung – 10.100.15.3.pdf DWG – 10.100.15.3.dwg DXF – 10.100.15.3.dxf TXT – TXT_10100153.txt GAEB 90 – GAEB33_10100153.x81
	Verzinkt	2000				6,2	10.100.20.3.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 100-130 mm Datenblatt – DB10.100.10.3.pdf Technische Zeichnung – 10.100.20.3.pdf DXF – 10.100.20.3.dxf TXT – TXT_10100203.txt GAEB 90 – GAEB33_10100203.x81
	Edelstahl	1000				3,2	20.100.10.3.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 100-130 mm Datenblatt – DB10.100.10.3.pdf Technische Zeichnung – 10.100.10.3.pdf DWG – 10.100.10.3.dwg DXF – 10.100.10.3.dxf TXT – TXT_10100103.txt GAEB 90 – GAEB33_10100103.x81
	Edelstahl	1500				4,7	20.100.15.3.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 100-130 mm Datenblatt – DB10.100.10.3.pdf Technische Zeichnung – 10.100.15.3.pdf DWG – 10.100.15.3.dwg DXF – 10.100.15.3.dxf TXT – TXT_10100153.txt GAEB 90 – GAEB33_10100153.x81
	Edelstahl	2000				6,1	20.100.20.3.	Entwässerungsrinne Baubreite 100 mm - Höhenverstellung 100-130 mm Datenblatt – DB10.100.10.3.pdf Technische Zeichnung – 10.100.20.3.pdf DXF – 10.100.20.3.dxf TXT – TXT_10100203.txt GAEB 90 – GAEB33_10100203.x81

MONSUN Abdeckungen

Merkliste öffnen

Abdeckung	Material	Länge [mm]	Breite [mm]	Höhe [mm]	Höhenverst. [mm]	Artikel-Nr.	Downloads
Maschenrost
Maschenrost, Baubreite 94 mm, T-Einfassung	Verzinkt	1000	100	20	–	DT11.100.10.13.	Maschenrost, Baubreite 94 mm, T-Einfassung Keine Downloads verfügbar.
Maschenrost, Baubreite 94 mm, T-Einfassung	Verzinkt	1500	100	20	–	DT11.100.15.13.	Maschenrost, Baubreite 94 mm, T-Einfassung Keine Downloads verfügbar.
Maschenrost, Baubreite 94 mm, Flacheinfassung	Verzinkt	1000	100	20	–	13.100.10.13.	Maschenrost, Baubreite 94 mm, Flacheinfassung Datenblatt – DB.13.100.10.13.pdf
	Verzinkt	1500	100			13.100.15.13.	Maschenrost, Baubreite 94 mm, Flacheinfassung Datenblatt – DB.13.100.10.13.pdf
	Edelstahl	1000	100			21.100.10.13.	Maschenrost, Baubreite 94 mm, Flacheinfassung Datenblatt – DB.13.100.10.13.pdf
	Edelstahl	1500	100			21.100.15.13.	Maschenrost, Baubreite 94 mm, Flacheinfassung Datenblatt – DB.13.100.10.13.pdf
Lochrost
Lochrost, Baubreite 94mm.	Edelstahl	1000	100	20	–	24.100.10.13.	Lochrost, Baubreite 94mm. Keine Downloads verfügbar.
Lochrost, Baubreite 94mm.	Edelstahl	1500	100	20	–	24.100.15.13.	Lochrost, Baubreite 94mm. Keine Downloads verfügbar.
Längsstabrost
Längsstabrost 2 mm, Baubreite 94 mm.	Verzinkt	1000	100	20	–	18.100.10.13.	Längsstabrost 2 mm, Baubreite 94 mm. Datenblatt – DB18.100.10.13.pdf
Längsstabrost 3 mm, Baubreite 94 mm.	Verzinkt	1000	100	20	–	15.100.10.13.	Längsstabrost 3 mm, Baubreite 94 mm. Datenblatt – DB15.100.10.13.pdf
	Verzinkt	1500				15.100.15.13.	Längsstabrost 3 mm, Baubreite 94 mm. Datenblatt – DB15.100.10.13.pdf
	Edelstahl	1000				25.100.10.13.	Längsstabrost 3 mm, Baubreite 94 mm. Datenblatt – DB15.100.10.13.pdf
	Edelstahl	1500				25.100.15.13.	Längsstabrost 3 mm, Baubreite 94 mm. Datenblatt – DB15.100.10.13.pdf
Längsstabrost 7 mm, Baubreite 94 mm.	Verzinkt	1000	100	20	–	16.100.10.13.	Längsstabrost 7 mm, Baubreite 94 mm. Datenblatt – DB16.100.10.13.pdf
	Verzinkt	1500				16.100.15.13.	Längsstabrost 7 mm, Baubreite 94 mm. Datenblatt – DB16.100.10.13.pdf
	Edelstahl	1000				26.100.10.13.	Längsstabrost 7 mm, Baubreite 94 mm. Datenblatt – DB16.100.10.13.pdf
	Edelstahl	1500				26.100.15.13.	Längsstabrost 7 mm, Baubreite 94 mm. Datenblatt – DB16.100.10.13.pdf
Längsstabrost 7 mm, mattiert, Baubreite 94 mm,	Edelstahl	1000	100	20	–	28.100.10.13.	Längsstabrost 7 mm, mattiert, Baubreite 94 mm, Datenblatt – DB16.100.10.13.pdf
Längsstabrost 7 mm, mattiert, Baubreite 94 mm.	Edelstahl	1500	100	20	–	28.100.15.13.	Längsstabrost 7 mm, mattiert, Baubreite 94 mm. Datenblatt – DB16.100.10.13.pdf
Querstabrost
Querstabrost 3 mm, Baubreite 94 mm.	Verzinkt	1000	100	20	–	19.100.10.13.	Querstabrost 3 mm, Baubreite 94 mm. Datenblatt – DB19.100.10.13.pdf
	Verzinkt	1500				19.100.15.13.	Querstabrost 3 mm, Baubreite 94 mm. Datenblatt – DB19.100.10.13.pdf
	Edelstahl	1000				29.100.10.13.	Querstabrost 3 mm, Baubreite 94 mm. Datenblatt – DB19.100.10.13.pdf
	Edelstahl	1500				29.100.15.13.	Querstabrost 3 mm, Baubreite 94 mm. Datenblatt – DB19.100.10.13.pdf

Monsun Rinnenzubehör

Merkliste öffnen

Zubehör	Material	Länge [mm]	Breite [mm]	Höhe [mm]	Höhenverst. [mm]	Artikel-Nr.	Downloads

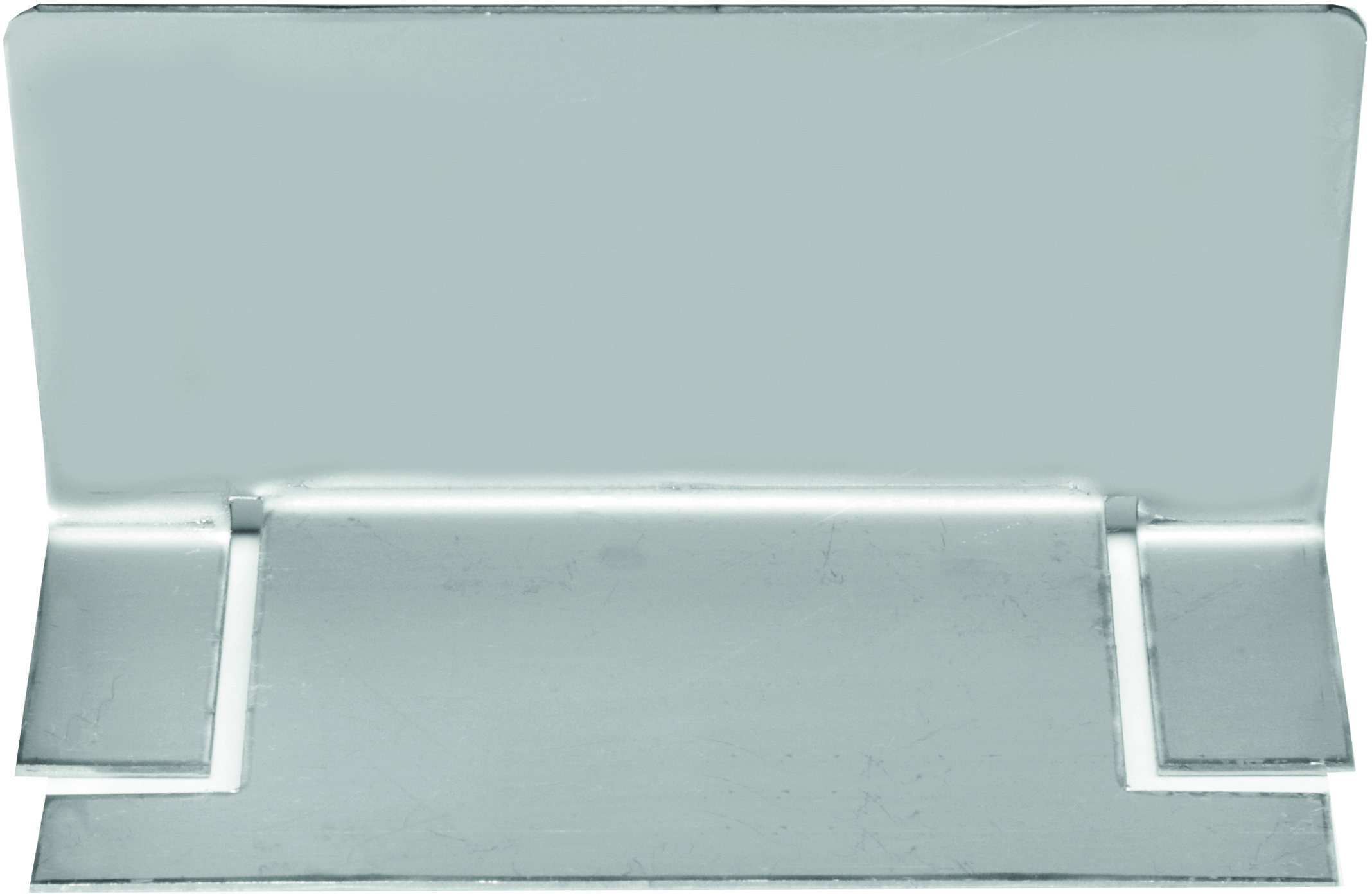

Endkappe
Endkappe, Baubreite 100 mm.	Verzinkt	–	100	50	–	10.100.0.04.	Endkappe, Baubreite 100 mm. Keine Downloads verfügbar.
Endkappe, Baubreite 100 mm.	Edelstahl	–	100	50	–	20.100.0.04.	Endkappe, Baubreite 100 mm. Datenblatt – DB10.100.0.04.pdf
Eckzulage
Eckzulage, Baubreite 100 mm.	Verzinkt	–	100	50	–	10.100.0.27.	Eckzulage, Baubreite 100 mm. Keine Downloads verfügbar.
Eckzulage, Baubreite 100 mm.	Edelstahl	–	100	50	–	20.100.0.27.	Eckzulage, Baubreite 100 mm. Keine Downloads verfügbar.
Höhenverstellset
Höhenverstellung 100-130 mm - 4 Stück / H13	Edelstahl	–	–	–	–	0.0.0.063.	Höhenverstellung 100-130 mm - 4 Stück / H13 Datenblatt – DB0.0.0.061.pdf Technische Zeichnung – 0.0.0.063.pdf DWG – 0.0.0.063.dwg DXF – 0.0.0.063.dxf
Höhenverstellung 60-90 mm - 4 Stück / H1	Edelstahl	–	–	–	–	0.0.0.061.	Höhenverstellung 60-90 mm - 4 Stück / H1 Datenblatt – DB0.0.0.061.pdf DWG – 0.0.0.061.dwg DXF – 0.0.0.061.dxf
Höhenverstellung 80-100 mm - 4 Stück / H2	Edelstahl	–	–	–	–	0.0.0.062.	Höhenverstellung 80-100 mm - 4 Stück / H2 Datenblatt – DB0.0.0.061.pdf Technische Zeichnung – 0.0.0.062.pdf DWG – 0.0.0.062.dwg DXF – 0.0.0.062.dxf
Zulage T-Stück
Zulage T-Stück	Verzinkt	–	100	50	–	10.100.0.28.	Zulage T-Stück Keine Downloads verfügbar.
Zulage T-Stück	Edelstahl	–	100	50	–	20.100.0.28.	Zulage T-Stück Keine Downloads verfügbar.
