GREEN Kiesfangwinkel

PRODUKTINFORMATIONEN

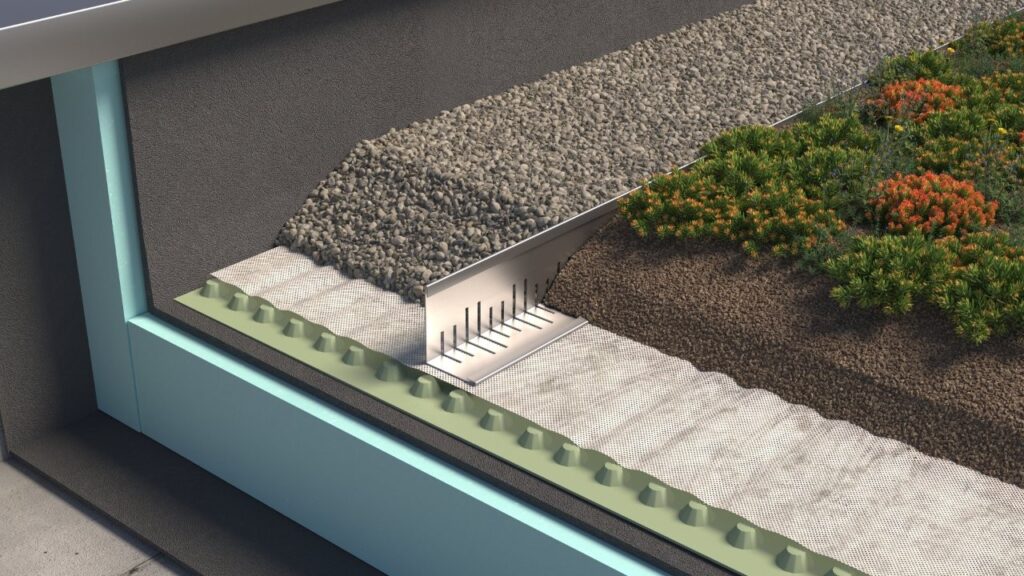

Saubere, dauerhafte Abgrenzung und Einfassung von Dachbegrünungen
Material: Aluminium AlMg3 und Edelstahl (Wst. 1.4301)
Wasserdurchlass min. 80 cm²/m

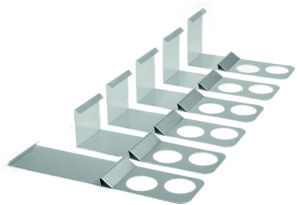

Systemgerechte Montagehalter zur Fixierung der Kiesfangwinkel

Produktinformationen

Merkliste öffnen

Bezeichnung	Material	Länge [mm]	Einbauhöhe [mm]	Materialstärke [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Kiesfangwinkel XL H 50/80 mm, Materialstärke 1,0 mm.	Aluminium	2500	50/80	1,0	–	33.0.25.006.	Kiesfangwinkel XL H 50/80 mm, Materialstärke 1,0 mm. Datenblatt – DB33.0.25.006.pdf
Kiesfangwinkel XL H 50/80 mm, Materialstärke 1,5 mm.	Aluminium	2500	50/80	1,5	–	33.0.25.026.	Kiesfangwinkel XL H 50/80 mm, Materialstärke 1,5 mm. Datenblatt – DB33.0.25.006.pdf Technische Zeichnung – 33.0.25.026.pdf DWG – 33.0.25.026.dwg
Kiesfangwinkel XL H 50/80 mm, Materialstärke 2,0 mm.	Aluminium	2500	50/80	2,0	–	33.0.25.036.	Kiesfangwinkel XL H 50/80 mm, Materialstärke 2,0 mm. Datenblatt – DB33.0.25.006.pdf

Bezeichnung	Material	Länge [mm]	Einbauhöhe [mm]	Materialstärke [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Kiesfangwinkel XL H 60/80 mm, Materialstärke 1,0 mm.	Aluminium	2500	60/80	1,0	–	33.0.25.001.	Kiesfangwinkel XL H 60/80 mm, Materialstärke 1,0 mm. Datenblatt – DB33.0.25.001.pdf
Kiesfangwinkel XL H 60/80 mm, Materialstärke 1,5 mm.	Aluminium	2500	60/80	1,5	–	33.0.25.021.	Kiesfangwinkel XL H 60/80 mm, Materialstärke 1,5 mm. Datenblatt – DB33.0.25.001.pdf Technische Zeichnung – 33.0.25.021.pdf DWG – 33.0.25.021.dwg
Kiesfangwinkel XL H 60/80 mm, Materialstärke 2,0 mm.	Aluminium	2500	60/80	2,0	–	33.0.25.031.	Kiesfangwinkel XL H 60/80 mm, Materialstärke 2,0 mm. Datenblatt – DB33.0.25.001.pdf

Bezeichnung	Material	Länge [mm]	Einbauhöhe [mm]	Materialstärke [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Kiesfangwinkel XL H 80/100 mm, Materialstärke 1,0 mm.	Aluminium	2500	80/100	1,0	–	33.0.25.002.	Kiesfangwinkel XL H 80/100 mm, Materialstärke 1,0 mm. Keine Downloads verfügbar.
Kiesfangwinkel XL H 80/100 mm, Materialstärke 1,5 mm.	Aluminium	2500	80/100	1,5	–	33.0.25.022.	Kiesfangwinkel XL H 80/100 mm, Materialstärke 1,5 mm. Technische Zeichnung – 33.0.25.022.pdf DWG – 33.0.25.022.dwg
Kiesfangwinkel XL H 80/100 mm, Materialstärke 2,0 mm.	Aluminium	2500	80/100	2,0	–	33.0.25.032.	Kiesfangwinkel XL H 80/100 mm, Materialstärke 2,0 mm. Keine Downloads verfügbar.

Bezeichnung	Material	Länge [mm]	Einbauhöhe [mm]	Materialstärke [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Kiesfangwinkel XL H 80/120 mm, Materialstärke 1,0 mm.	Aluminium	2500	80/120	1,0	–	33.0.25.005.	Kiesfangwinkel XL H 80/120 mm, Materialstärke 1,0 mm. Datenblatt – DB33.0.25.005.pdf
Kiesfangwinkel XL H 80/120 mm, Materialstärke 1,5 mm.	Aluminium	2500	80/120	1,5	–	33.0.25.025.	Kiesfangwinkel XL H 80/120 mm, Materialstärke 1,5 mm. Datenblatt – DB33.0.25.005.pdf Technische Zeichnung – 33.0.25.025.pdf DWG – 33.0.25.025.dwg
Kiesfangwinkel XL H 80/120 mm, Materialstärke 2,0 mm.	Aluminium	2500	80/120	2,0	–	33.0.25.035.	Kiesfangwinkel XL H 80/120 mm, Materialstärke 2,0 mm. Datenblatt – DB33.0.25.005.pdf

Bezeichnung	Material	Länge [mm]	Einbauhöhe [mm]	Materialstärke [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Kiesfangwinkel XL H 100/120 mm, Materialstärke 1,0 mm.	Aluminium	2500	100/120	1,0	–	33.0.25.003.	Kiesfangwinkel XL H 100/120 mm, Materialstärke 1,0 mm. Datenblatt – DB33.0.25.003.pdf
Kiesfangwinkel XL H 100/120 mm, Materialstärke 1,5 mm.	Aluminium	2500	100/120	1,5	–	33.0.25.023	Kiesfangwinkel XL H 100/120 mm, Materialstärke 1,5 mm. Datenblatt – DB33.0.25.003.pdf Technische Zeichnung – 33.0.25.023.pdf DWG – 33.0.25.023.dwg
Kiesfangwinkel XL H 100/120 mm, Materialstärke 2,0 mm.	Aluminium	2500	100/120	2,0	–	33.0.25.033.	Kiesfangwinkel XL H 100/120 mm, Materialstärke 2,0 mm. Datenblatt – DB33.0.25.003.pdf

Bezeichnung	Material	Länge [mm]	Einbauhöhe [mm]	Materialstärke [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Kiesfangwinkel XL H 120/150 mm, Materialstärke 1,0 mm.	Aluminium	2500	120/150	1,0	–	33.0.25.004.	Kiesfangwinkel XL H 120/150 mm, Materialstärke 1,0 mm. Datenblatt – DB33.0.25.004.pdf
Kiesfangwinkel XL H 120/150 mm, Materialstärke 1,5 mm.	Aluminium	2500	120/150	1,5	–	33.0.25.024.	Kiesfangwinkel XL H 120/150 mm, Materialstärke 1,5 mm. Datenblatt – DB33.0.25.004.pdf Technische Zeichnung – 33.0.25.024.pdf DWG – 33.0.25.024.dwg DXF – 33.0.25.024.dxf
Kiesfangwinkel XL H 120/150 mm, Materialstärke 2,0 mm.	Aluminium	2500	120/150	2,0	–	33.0.25.034.	Kiesfangwinkel XL H 120/150 mm, Materialstärke 2,0 mm. Datenblatt – DB33.0.25.004.pdf

Merkliste öffnen

Bezeichnung	Material	Einbauhöhe [mm]	Höhenverst. [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Montagehalter für Kiesfangwinkel XL , 50/80 mm.	Aluminium	50/80	–	–	33.0.0.041.	Montagehalter für Kiesfangwinkel XL , 50/80 mm. Keine Downloads verfügbar.

Bezeichnung	Material	Einbauhöhe [mm]	Höhenverst. [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Montagehalter für Kiesfangwinkel XL, 60/80 mm.	Aluminium	60/80	–	–	33.0.0.047.	Montagehalter für Kiesfangwinkel XL, 60/80 mm. Keine Downloads verfügbar.

Bezeichnung	Material	Einbauhöhe [mm]	Höhenverst. [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Montagehalter für Kiesfangwinkel XL, 80/50 mm.	Aluminium	80/50	–	–	33.0.0.042.	Montagehalter für Kiesfangwinkel XL, 80/50 mm. Keine Downloads verfügbar.

Bezeichnung	Material	Einbauhöhe [mm]	Höhenverst. [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Montagehalter für Kiesfangwinkel XL, 80/60 mm.	Aluminium	80/60	–	–	33.0.0.048.	Montagehalter für Kiesfangwinkel XL, 80/60 mm. Keine Downloads verfügbar.

Bezeichnung	Material	Einbauhöhe [mm]	Höhenverst. [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Montagehalter für Kiesfangwinkel XL, 80/100 mm.	Aluminium	80/100	–	–	33.0.0.049.	Montagehalter für Kiesfangwinkel XL, 80/100 mm. Keine Downloads verfügbar.

Bezeichnung	Material	Einbauhöhe [mm]	Höhenverst. [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Montagehalter für Kiesfangwinkel XL, 80/120 mm.	Aluminium	80/120	–	–	33.0.0.043.	Montagehalter für Kiesfangwinkel XL, 80/120 mm. Keine Downloads verfügbar.

Bezeichnung	Material	Einbauhöhe [mm]	Höhenverst. [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Montagehalter für Kiesfangwinkel XL, 120/80 mm.	Aluminium	100/120	–	–	33.0.0.051.	Montagehalter für Kiesfangwinkel XL, 120/80 mm. Keine Downloads verfügbar.

Bezeichnung	Material	Einbauhöhe [mm]	Höhenverst. [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Montagehalter für Kiesfangwinkel XL, 100/80 mm.	Aluminium	100/80	–	–	33.0.0.050.	Montagehalter für Kiesfangwinkel XL, 100/80 mm. Keine Downloads verfügbar.

Bezeichnung	Material	Einbauhöhe [mm]	Höhenverst. [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Montagehalter für Kiesfangwinkel XL, 120/80 mm.	Aluminium	120/80	–	–	33.0.0.044.	Montagehalter für Kiesfangwinkel XL, 120/80 mm. Keine Downloads verfügbar.

Bezeichnung	Material	Einbauhöhe [mm]	Höhenverst. [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Montagehalter für Kiesfangwinkel XL, 120/100 mm.	Aluminium	120/100	–	–	33.0.0.052.	Montagehalter für Kiesfangwinkel XL, 120/100 mm. Keine Downloads verfügbar.

Bezeichnung	Material	Einbauhöhe [mm]	Höhenverst. [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Montagehalter für Kiesfangwinkel XL, 120/150 mm.	Aluminium	120/150	–	–	33.0.0.053.	Montagehalter für Kiesfangwinkel XL, 120/150 mm. Keine Downloads verfügbar.

Bezeichnung	Material	Einbauhöhe [mm]	Höhenverst. [mm]	Gewicht [kg]	Artikel-Nr.	Downloads	Merkliste
Montagehalter für Kiesfangwinkel XL, 150/120 mm.	Aluminium	150/120	–	–	33.0.0.054.	Montagehalter für Kiesfangwinkel XL, 150/120 mm. Keine Downloads verfügbar.
