DRAIN

PRODUKTINFORMATIONEN

Ausführungen in Stahl verzinkt und Edelstahl
Baubreite: 155 / 200 / 250 / 500 mm
Bauhöhe: 63 mm

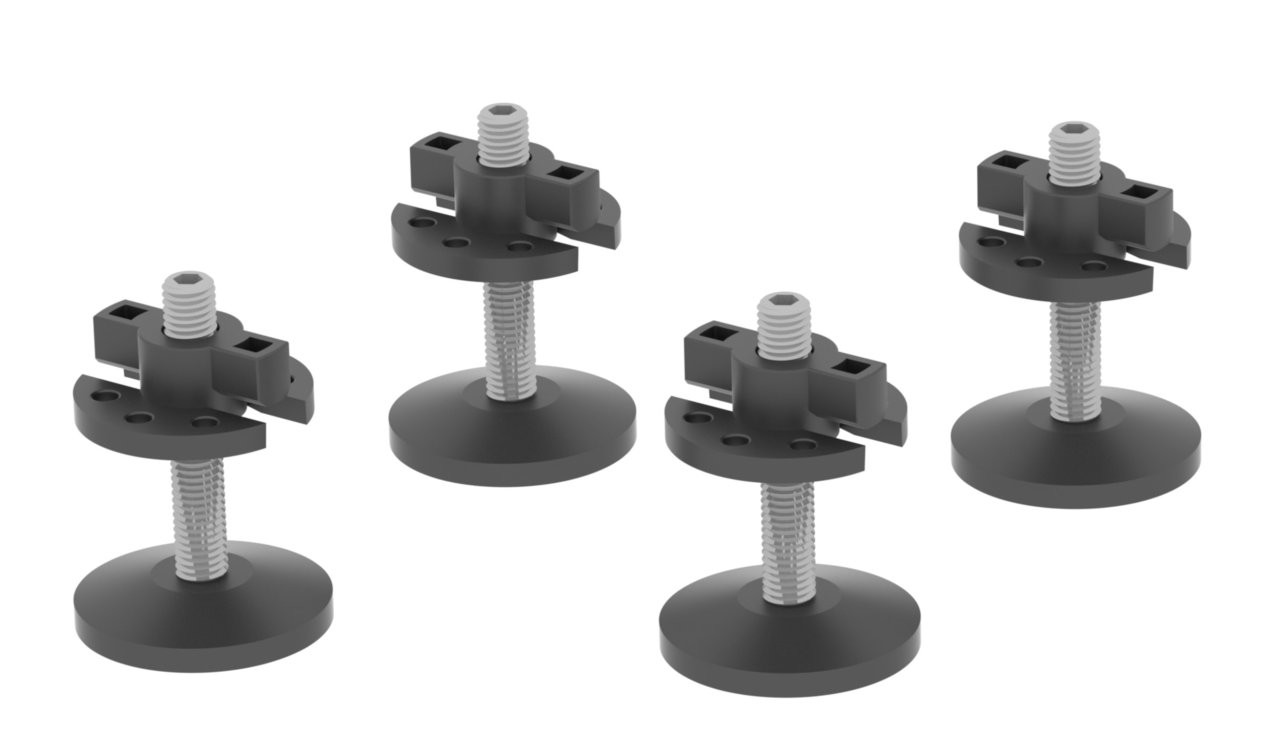

Höhenvesrtellung: 73-103 / 93-143 / 113-183 mm
Baulänge: 1000 / 1500 / 2000 mm
Rinnenkörper begehbar und mit dem Rollstuhl befahrbar
Rinnenkörper perforiert

Produktinformationen

Merkliste öffnen

Bezeichnung	Material	Länge [mm]	Breite [mm]	Höhe [mm]	Höhenverst. [mm]	Gewicht [kg]	Artikel-Nr.	Downloads
Rinne ohne Abdeckung, fixe Bauhöhe 63	Verzinkt	1000	155	63	–	2,9	10.155.10.0.	Entwässerungsrinne Baubreite 155 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.155.10.0.pdf Technische Zeichnung – 10.155.10.0.pdf DWG – 10.155.10.0.dwg DXF – 10.155.10.0.dxf TXT – TXT_10155100.txt GAEB 90 – GAEB33_10155100.x81
	Verzinkt	1500				4,3	10.155.15.0.	Entwässerungsrinne Baubreite 155 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.155.10.0.pdf Technische Zeichnung – 10.155.15.0.pdf DWG – 10.155.15.0.dwg DXF – 10.155.15.0.dxf TXT – TXT_10155150.txt GAEB 90 – GAEB33_10155150.x81
	Verzinkt	2000				5,8	10.155.20.0.	Entwässerungsrinne Baubreite 155 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.155.10.0.pdf Technische Zeichnung – 10.155.20.0.pdf DWG – 10.155.20.0.dwg DXF – 10.155.20.0.dxf TXT – TXT_10155200.txt GAEB 90 – GAEB33_10155200.x81
	Edelstahl	1000				2,9	20.155.10.0.	Entwässerungsrinne Baubreite 155 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.155.10.0.pdf Technische Zeichnung – 10.155.10.0.pdf DWG – 10.155.10.0.dwg DXF – 10.155.10.0.dxf TXT – TXT_10155100.txt GAEB 90 – GAEB33_10155100.x81
	Edelstahl	1500				4,3	20.155.15.0.	Entwässerungsrinne Baubreite 155 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.155.10.0.pdf Technische Zeichnung – 10.155.15.0.pdf DWG – 10.155.15.0.dwg DXF – 10.155.15.0.dxf TXT – TXT_10155150.txt GAEB 90 – GAEB33_10155150.x81
	Edelstahl	2000				5,8	20.155.20.0.	Entwässerungsrinne Baubreite 155 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.155.10.0.pdf Technische Zeichnung – 10.155.20.0.pdf DWG – 10.155.20.0.dwg DXF – 10.155.20.0.dxf TXT – TXT_10155200.txt GAEB 90 – GAEB33_10155200.x81
Rinne ohne Abdeckung, Höhenverstellung 73 - 103	Verzinkt	1000	155	63	73-103	3,2	10.155.10.1.	Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.155.10.1.pdf Technische Zeichnung – 10.155.10.1.pdf DWG – 10.155.10.1.dwg DXF – 10.155.10.1.dxf TXT – TXT_10155101.txt GAEB 90 – GAEB33_10155101.x81
	Verzinkt	1500				4,7	10.155.15.1.	Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.155.10.1.pdf Technische Zeichnung – 10.155.15.1.pdf DWG – 10.155.15.1.dwg DXF – 10.155.15.1.dxf TXT – TXT_10155151.txt GAEB 90 – GAEB33_10155151.x81
	Verzinkt	2000				6,3	10.155.20.1.	Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.155.10.1.pdf Technische Zeichnung – 10.155.20.1.pdf DWG – 10.155.20.1.dwg DXF – 10.155.20.1.dxf TXT – TXT_10155201.txt GAEB 90 – GAEB33_10155201.x81
	Edelstahl	1000				3,2	20.155.10.1.	Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.155.10.1.pdf Technische Zeichnung – 10.155.10.1.pdf DWG – 10.155.10.1.dwg DXF – 10.155.10.1.dxf TXT – TXT_10155101.txt GAEB 90 – GAEB33_10155101.x81
	Edelstahl	1500				4,7	20.155.15.1.	Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.155.10.1.pdf Technische Zeichnung – 10.155.15.1.pdf DWG – 10.155.15.1.dwg DXF – 10.155.15.1.dxf TXT – TXT_10155151.txt GAEB 90 – GAEB33_10155151.x81
	Edelstahl	2000				6,3	20.155.20.1.	Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.155.10.1.pdf Technische Zeichnung – 10.155.20.1.pdf DWG – 10.155.20.1.dwg DXF – 10.155.20.1.dxf TXT – TXT_10155201.txt GAEB 90 – GAEB33_10155201.x81
Rinne ohne Abdeckung, Höhenverstellung 93 - 143 mm	Verzinkt	1000	155	63	93-143	3,3	10.155.10.2.	Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.155.10.2.pdf Technische Zeichnung – 10.155.10.2.pdf DWG – 10.155.10.2.dwg DXF – 10.155.10.2.dxf TXT – TXT_10155102.txt GAEB 90 – GAEB33_10155102.x81
	Verzinkt	1500				4,9	10.155.15.2.	Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.155.10.2.pdf Technische Zeichnung – 10.155.15.2.pdf DWG – 10.155.15.2.dwg DXF – 10.155.15.2.dxf TXT – TXT_10155152.txt GAEB 90 – GAEB33_10155152.x81
	Verzinkt	2000				6,4	10.155.20.2.	Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.155.10.2.pdf Technische Zeichnung – 10.155.20.2.pdf DWG – 10.155.20.2.dwg DXF – 10.155.20.2.dxf TXT – TXT_10155202.txt GAEB 90 – GAEB33_10155202.x81
	Edelstahl	1000				3,3	20.155.10.2.	Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.155.10.2.pdf Technische Zeichnung – 10.155.10.2.pdf DWG – 10.155.10.2.dwg DXF – 10.155.10.2.dxf TXT – TXT_10155102.txt GAEB 90 – GAEB33_10155102.x81
	Edelstahl	1500				4,9	20.155.15.2.	Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.155.10.2.pdf Technische Zeichnung – 10.155.15.2.pdf DWG – 10.155.15.2.dwg DXF – 10.155.15.2.dxf TXT – TXT_10155152.txt GAEB 90 – GAEB33_10155152.x81
	Edelstahl	2000				5,1	20.155.20.2.	Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.155.10.2.pdf Technische Zeichnung – 10.155.20.2.pdf DWG – 10.155.20.2.dwg DXF – 10.155.20.2.dxf TXT – TXT_10155202.txt GAEB 90 – GAEB33_10155202.x81
Rinne ohne Abdeckung, Höhenverstellung 113-183 mm	Verzinkt	1000	155	63	113-183	3,4	10.155.10.3.	Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.155.10.3.pdf Technische Zeichnung – 10.155.10.3.pdf DWG – 10.155.10.3.dwg DXF – 10.155.10.3.dxf TXT – TXT_10155103.txt GAEB 90 – GAEB33_10155103.x81
	Verzinkt	1500				5,1	10.155.15.3.	Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.155.10.3.pdf Technische Zeichnung – 10.155.15.3.pdf DWG – 10.155.15.3.dwg DXF – 10.155.15.3.dxf TXT – TXT_10155153.txt GAEB 90 – GAEB33_10155153.x81
	Verzinkt	2000				6,5	10.155.20.3.	Entwässerungsrinne Baubreite 155 mm -Höhenverstellung 113-183 mm Datenblatt – DB10.155.10.3.pdf Technische Zeichnung – 10.155.20.3.pdf DWG – 10.155.20.3.dwg DXF – 10.155.20.3.dxf TXT – TXT_10155203.txt GAEB 90 – GAEB33_10155203.x81
	Edelstahl	1000				3,4	20.155.10.3.	Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.155.10.3.pdf Technische Zeichnung – 10.155.10.3.pdf DWG – 10.155.10.3.dwg DXF – 10.155.10.3.dxf TXT – TXT_10155103.txt GAEB 90 – GAEB33_10155103.x81
	Edelstahl	1500				5,1	20.155.15.3.	Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.155.10.3.pdf Technische Zeichnung – 10.155.15.3.pdf DWG – 10.155.15.3.dwg DXF – 10.155.15.3.dxf TXT – TXT_10155153.txt GAEB 90 – GAEB33_10155153.x81
	Edelstahl	2000				6,5	20.155.20.3.	Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.155.10.3.pdf Technische Zeichnung – 10.155.20.3.pdf DWG – 10.155.20.3.dwg DXF – 10.155.20.3.dxf TXT – TXT_10155203.txt GAEB 90 – GAEB33_10155203.x81

Bezeichnung	Material	Länge [mm]	Breite [mm]	Höhe [mm]	Höhenverst. [mm]	Gewicht [kg]	Artikel-Nr.	Downloads
Rinne ohne Abdeckung, fixe Bauhöhe 63	Verzinkt	1000	200	63	–	3,4	10.200.10.0.	Entwässerungsrinne Baubreite 200 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.200.10.0.pdf Technische Zeichnung – 10.200.10.0.pdf DWG – 10.200.10.0.dwg DXF – 10.200.10.0.dxf TXT – TXT_10200100.txt
	Verzinkt	1500				5,1	10.200.15.0.	Entwässerungsrinne Baubreite 200 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.200.10.0.pdf Technische Zeichnung – 10.200.15.0.pdf DWG – 10.200.15.0.dwg DXF – 10.200.15.0.dxf TXT – TXT_10200150.txt
	Verzinkt	2000				6,8	10.200.20.0.	Entwässerungsrinne Baubreite 200 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.200.10.0.pdf Technische Zeichnung – 10.200.20.0.pdf DWG – 10.200.20.0.dwg DXF – 10.200.20.0.dxf TXT – TXT_10200200.txt
	Edelstahl	1000				3,4	20.200.10.0.	Entwässerungsrinne Baubreite 200 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.200.10.0.pdf Technische Zeichnung – 10.200.10.0.pdf DWG – 10.200.10.0.dwg DXF – 10.200.10.0.dxf TXT – TXT_10200100.txt
	Edelstahl	1500				5,1	20.200.15.0.	Entwässerungsrinne Baubreite 200 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.200.10.0.pdf Technische Zeichnung – 10.200.15.0.pdf DWG – 10.200.15.0.dwg DXF – 10.200.15.0.dxf TXT – TXT_10200150.txt
	Edelstahl	2000				6,9	20.200.20.0.	Entwässerungsrinne Baubreite 200 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.200.10.0.pdf Technische Zeichnung – 10.200.20.0.pdf DWG – 10.200.20.0.dwg DXF – 10.200.20.0.dxf TXT – TXT_10200200.txt
Rinne ohne Abdeckung, Höhenverstellung 73 - 103	Verzinkt	1000	200	63	73-103	3,7	10.200.10.1.	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.200.10.1.pdf Technische Zeichnung – 10.200.10.1.pdf DWG – 10.200.10.1.dwg DXF – 10.200.10.1.dxf TXT – TXT_10200101.txt
	Verzinkt	1500				5,5	10.200.15.1.	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.200.10.1.pdf Technische Zeichnung – 10.200.15.1.pdf DWG – 10.200.15.1.dwg DXF – 10.200.15.1.dxf TXT – TXT_10200151.txt
	Verzinkt	2000				7,3	10.200.20.1.	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.200.10.1.pdf Technische Zeichnung – 10.200.20.1.pdf DWG – 10.200.20.1.dwg DXF – 10.200.20.1.dxf TXT – TXT_10200201.txt
	Edelstahl	1000				3,7	20.200.10.1.	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.200.10.1.pdf Technische Zeichnung – 10.200.10.1.pdf DWG – 10.200.10.1.dwg DXF – 10.200.10.1.dxf TXT – TXT_10200101.txt
	Edelstahl	1500				5,6	20.200.15.1.	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.200.10.1.pdf Technische Zeichnung – 10.200.15.1.pdf DWG – 10.200.15.1.dwg DXF – 10.200.15.1.dxf TXT – TXT_10200151.txt
	Edelstahl	2000				7,2	20.200.20.1.	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.200.10.1.pdf Technische Zeichnung – 10.200.20.1.pdf DWG – 10.200.20.1.dwg DXF – 10.200.20.1.dxf TXT – TXT_10200201.txt
Rinne ohne Abdeckung, Höhenverstellung 93 - 143 mm	Verzinkt	1000	200	63	93-143	3,8	10.200.10.2.	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.200.10.2.pdf Technische Zeichnung – 10.200.10.2.pdf DXF – 10.200.10.2.dxf TXT – TXT_10200102.txt
	Verzinkt	1500				5,6	10.200.15.2.	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.200.10.2.pdf Technische Zeichnung – 10.200.15.2.pdf DWG – 10.200.15.2.dwg DXF – 10.200.15.2.dxf TXT – TXT_10200152.txt
	Verzinkt	2000				7,4	10.200.20.2.	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.200.10.2.pdf Technische Zeichnung – 10.200.20.2.pdf DWG – 10.200.20.2.dwg DXF – 10.200.20.2.dxf TXT – TXT_10200202.txt
	Edelstahl	1000				3,8	20.200.10.2.	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.200.10.2.pdf Technische Zeichnung – 10.200.10.2.pdf DXF – 10.200.10.2.dxf TXT – TXT_10200102.txt
	Edelstahl	1500				5,7	20.200.15.2	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.200.10.2.pdf Technische Zeichnung – 10.200.15.2.pdf DWG – 10.200.15.2.dwg DXF – 10.200.15.2.dxf TXT – TXT_10200152.txt
	Edelstahl	2000				7,4	20.200.20.2.	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.200.10.2.pdf Technische Zeichnung – 10.200.20.2.pdf DWG – 10.200.20.2.dwg DXF – 10.200.20.2.dxf TXT – TXT_10200202.txt
Rinne ohne Abdeckung, Höhenverstellung 113-183 mm	Verzinkt	1000	200	63	113-183	3,9	10.200.10.3.	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.200.10.3.pdf Technische Zeichnung – 10.200.10.3.pdf DWG – 10.200.10.3.dwg DXF – 10.200.10.3.dxf TXT – TXT_10200103.txt
	Verzinkt	1500				5,8	10.200.15.3.	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.200.10.3.pdf Technische Zeichnung – 10.200.15.3.pdf DWG – 10.200.15.3.dwg DXF – 10.200.15.3.dxf TXT – TXT_10200153.txt
	Verzinkt	2000				7,6	10.200.20.3.	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.200.10.3.pdf Technische Zeichnung – 10.200.20.3.pdf DWG – 10.200.20.3.dwg DXF – 10.200.20.3.dxf TXT – TXT_10200203.txt
	Edelstahl	1000				3,9	20.200.10.3.	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.200.10.3.pdf Technische Zeichnung – 10.200.10.3.pdf DWG – 10.200.10.3.dwg DXF – 10.200.10.3.dxf TXT – TXT_10200103.txt
	Edelstahl	1500				5,9	20.200.15.3.	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.200.10.3.pdf Technische Zeichnung – 10.200.15.3.pdf DWG – 10.200.15.3.dwg DXF – 10.200.15.3.dxf TXT – TXT_10200153.txt
	Edelstahl	2000				7,5	20.200.20.3.	Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.200.10.3.pdf Technische Zeichnung – 10.200.20.3.pdf DWG – 10.200.20.3.dwg DXF – 10.200.20.3.dxf TXT – TXT_10200203.txt

Bezeichnung	Material	Länge [mm]	Breite [mm]	Höhe [mm]	Höhenverst. [mm]	Gewicht [kg]	Artikel-Nr.	Downloads
Rinne ohne Abdeckung, fixe Bauhöhe 63	Verzinkt	1000	250	63	–	3,9	10.250.10.0.	Entwässerungsrinne Baubreite 250 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.250.10.0.pdf Technische Zeichnung – 10.250.10.0.pdf DWG – 10.250.10.0.dwg DXF – 10.250.10.0.dxf TXT – TXT_10250100.txt
	Verzinkt	1500				6,0	10.250.15.0.	Entwässerungsrinne Baubreite 250 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.250.10.0.pdf Technische Zeichnung – 10.250.15.0.pdf DWG – 10.250.15.0.dwg DXF – 10.250.15.0.dxf TXT – TXT_10250150.txt
	Verzinkt	2000				7,9	10.250.20.0.	Entwässerungsrinne Baubreite 250 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.250.10.0.pdf Technische Zeichnung – 10.250.20.0.pdf DWG – 10.250.20.0.dwg DXF – 10.250.20.0.dxf TXT – TXT_10250200.txt
	Edelstahl	1000				4,1	20.250.10.0.	Entwässerungsrinne Baubreite 250 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.250.10.0.pdf Technische Zeichnung – 10.250.10.0.pdf DWG – 10.250.10.0.dwg DXF – 10.250.10.0.dxf TXT – TXT_10250100.txt
	Edelstahl	1500				6,1	20.250.15.0.	Entwässerungsrinne Baubreite 250 mm - Fixe Bauhöhe 63 mm Datenblatt – DB10.250.10.0.pdf Technische Zeichnung – 10.250.15.0.pdf DWG – 10.250.15.0.dwg DXF – 10.250.15.0.dxf TXT – TXT_10250150.txt
	Edelstahl	2000				7,9	20.250.20.0.	Entwässerungsrinne Baubreite 250 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.250.10.0.pdf Technische Zeichnung – 10.250.20.0.pdf DWG – 10.250.20.0.dwg DXF – 10.250.20.0.dxf TXT – TXT_10250200.txt
Rinne ohne Abdeckung, Höhenverstellung 73 - 103	Verzinkt	1000	250	63	73-103	4,3	10.250.10.1.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.250.10.1.pdf Technische Zeichnung – 10.250.10.1.pdf DWG – 10.250.10.1.dwg DXF – 10.250.10.1.dxf TXT – TXT_10250101.txt
	Verzinkt	1500				6,5	10.250.15.1.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.250.10.1.pdf Technische Zeichnung – 10.250.15.1.pdf DWG – 10.250.15.1.dwg DXF – 10.250.15.1.dxf TXT – TXT_10250151.txt
	Verzinkt	2000				8,4	10.250.20.1.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.250.10.1.pdf Technische Zeichnung – 10.250.20.1.pdf DWG – 10.250.20.1.dwg DXF – 10.250.20.1.dxf TXT – TXT_10250201.txt
	Edelstahl	1000				4,3	20.250.10.1.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.250.10.1.pdf Technische Zeichnung – 10.250.10.1.pdf DWG – 10.250.10.1.dwg DXF – 10.250.10.1.dxf TXT – TXT_10250101.txt
	Edelstahl	1500				6,5	20.250.15.1.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.250.10.1.pdf Technische Zeichnung – 10.250.15.1.pdf DWG – 10.250.15.1.dwg DXF – 10.250.15.1.dxf TXT – TXT_10250151.txt
	Edelstahl	2000				8,7	20.250.20.1.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.250.10.1.pdf Technische Zeichnung – 10.250.20.1.pdf DWG – 10.250.20.1.dwg DXF – 10.250.20.1.dxf TXT – TXT_10250201.txt
Rinne ohne Abdeckung, Höhenverstellung 93 - 143 mm	Verzinkt	1000	250	63	93-143	4,4	10.250.10.2.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.250.10.2.pdf DWG – 10.250.10.2.dwg DXF – 10.250.10.2.dxf TXT – TXT_10250102.txt
	Verzinkt	1500				6,6	10.250.15.2.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.250.10.2.pdf Technische Zeichnung – 10.250.15.2.pdf DWG – 10.250.15.2.dwg DXF – 10.250.15.2.dxf TXT – TXT_10250152.txt
	Verzinkt	2000				8,5	10.250.20.2.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.250.10.2.pdf Technische Zeichnung – 10.250.20.2.pdf DWG – 10.250.20.2.dwg DXF – 10.250.20.2.dxf TXT – TXT_10250202.txt
	Edelstahl	1000				4,4	20.250.10.2.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.250.10.2.pdf DWG – 10.250.10.2.dwg DXF – 10.250.10.2.dxf TXT – TXT_10250102.txt
	Edelstahl	1500				6,6	20.250.15.2.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.250.10.2.pdf Technische Zeichnung – 10.250.15.2.pdf DWG – 10.250.15.2.dwg DXF – 10.250.15.2.dxf TXT – TXT_10250152.txt
	Edelstahl	2000				8,8	20.250.20.2.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.250.10.2.pdf Technische Zeichnung – 10.250.20.2.pdf DWG – 10.250.20.2.dwg DXF – 10.250.20.2.dxf TXT – TXT_10250202.txt
Rinne ohne Abdeckung, Höhenverstellung 113-183 mm	Verzinkt	1000	250	63	113-183	4,4	10.250.10.3.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.250.10.3.pdf DWG – 10.250.10.3.dwg DXF – 10.250.10.3.dxf TXT – TXT_10250103.txt
	Verzinkt	1500				6,7	10.250.15.3.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.250.10.3.pdf Technische Zeichnung – 10.250.15.3.pdf DWG – 10.250.15.3.dwg DXF – 10.250.15.3.dxf TXT – TXT_10250153.txt
	Verzinkt	2000				8,6	10.250.20.3.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.250.10.3.pdf Technische Zeichnung – 10.250.20.3.pdf DWG – 10.250.20.3.dwg DXF – 10.250.20.3.dxf TXT – TXT_10250203.txt
	Edelstahl	1000				4,5	20.250.10.3.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.250.10.3.pdf DWG – 10.250.10.3.dwg DXF – 10.250.10.3.dxf TXT – TXT_10250103.txt
	Edelstahl	1500				6,8	20.250.15.3.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.250.10.3.pdf Technische Zeichnung – 10.250.15.3.pdf DWG – 10.250.15.3.dwg DXF – 10.250.15.3.dxf TXT – TXT_10250153.txt
	Edelstahl	2000				9,1	20.250.20.3.	Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.250.10.3.pdf Technische Zeichnung – 10.250.20.3.pdf DWG – 10.250.20.3.dwg DXF – 10.250.20.3.dxf TXT – TXT_10250203.txt

Bezeichnung	Material	Länge [mm]	Breite [mm]	Höhe [mm]	Höhenverst. [mm]	Gewicht [kg]	Artikel-Nr.	Downloads
Rinne ohne Abdeckung, fixe Bauhöhe 63	Verzinkt	1000	500	63	–	7,3	10.500.10.0.	Entwässerungsrinne Baubreite 500 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.500.10.0.pdf Technische Zeichnung – 10.500.10.0.pdf DWG – 10.500.10.0.dwg DXF – 10.500.10.0.dxf TXT – TXT_10500100.txt
	Verzinkt	1500				7,4	10.500.15.0.	Entwässerungsrinne Baubreite 500 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.500.10.0.pdf Technische Zeichnung – 10.500.15.0.pdf DWG – 10.500.15.0.dwg TXT – TXT_10500150.txt
	Edelstahl	1000				10,9	20.500.10.0.	Entwässerungsrinne Baubreite 500 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.500.10.0.pdf Technische Zeichnung – 10.500.10.0.pdf DWG – 10.500.10.0.dwg DXF – 10.500.10.0.dxf TXT – TXT_10500100.txt
	Edelstahl	1500				11,1	20.500.15.0.	Entwässerungsrinne Baubreite 500 mm - fixe Bauhöhe 63 mm Datenblatt – DB10.500.10.0.pdf Technische Zeichnung – 10.500.15.0.pdf DWG – 10.500.15.0.dwg TXT – TXT_10500150.txt
Rinne ohne Abdeckung, Höhenverstellung 73 - 103	Verzinkt	1000	500	63	73-103	7,8	10.500.10.1.	Entwässerungsrinne Baubreite 500 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.500.10.1.pdf Technische Zeichnung – 10.500.10.1.pdf DWG – 10.500.10.1.dwg DXF – 10.500.10.1.dxf TXT – TXT_10500101.txt
	Verzinkt	1500				11,8	10.500.15.1.	Entwässerungsrinne Baubreite 500 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.500.10.1.pdf Technische Zeichnung – 10.500.15.1.pdf DWG – 10.500.15.1.dwg DXF – 10.500.15.1.dxf TXT – TXT_10500151.txt
	Edelstahl	1000				7,8	20.500.10.1.	Entwässerungsrinne Baubreite 500 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.500.10.1.pdf Technische Zeichnung – 10.500.10.1.pdf DWG – 10.500.10.1.dwg DXF – 10.500.10.1.dxf TXT – TXT_10500101.txt
	Edelstahl	1500				11,7	20.500.15.1.	Entwässerungsrinne Baubreite 500 mm - Höhenverstellung 73-103 mm Datenblatt – DB10.500.10.1.pdf Technische Zeichnung – 10.500.15.1.pdf DWG – 10.500.15.1.dwg DXF – 10.500.15.1.dxf TXT – TXT_10500151.txt
Rinne ohne Abdeckung, Höhenverstellung 93 - 143 mm	Verzinkt	1000	500	63	93-143	8,0	10.500.10.2.	Entwässerungsrinne Baubreite 500 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.500.10.2.pdf Technische Zeichnung – 10.500.10.2.pdf DWG – 10.500.10.2.dwg DXF – 10.500.10.2.dxf TXT – TXT_10500102.txt
	Verzinkt	1500				12,0	10.500.15.2.	Entwässerungsrinne Baubreite 500 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.500.10.2.pdf Technische Zeichnung – 10.500.15.2.pdf DWG – 10.500.15.2.dwg DXF – 10.500.15.2.dxf TXT – TXT_10500152.txt
	Edelstahl	1000				7,9	20.500.10.2.	Entwässerungsrinne Baubreite 500 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.500.10.2.pdf Technische Zeichnung – 10.500.10.2.pdf DWG – 10.500.10.2.dwg DXF – 10.500.10.2.dxf TXT – TXT_10500102.txt
	Edelstahl	1500				11,	20.500.15.2.	Entwässerungsrinne Baubreite 500 mm - Höhenverstellung 93-143 mm Datenblatt – DB10.500.10.2.pdf Technische Zeichnung – 10.500.15.2.pdf DWG – 10.500.15.2.dwg DXF – 10.500.15.2.dxf TXT – TXT_10500152.txt
Rinne ohne Abdeckung, Höhenverstellung 113-183 mm	Verzinkt	1000	500	63	113-183	8,1	10.500.10.3.	Entwässerungsrinne Baubreite 500 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.500.10.3.pdf Technische Zeichnung – 10.500.10.3.pdf DWG – 10.500.10.3.dwg TXT – TXT_10500103.txt
	Verzinkt	1500				12,2	10.500.15.3.	Entwässerungsrinne Baubreite 500 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.500.10.3.pdf Technische Zeichnung – 10.500.15.3.pdf DWG – 10.500.15.3.dwg DXF – 10.500.15.3.dxf TXT – TXT_10500153.txt
	Edelstahl	1000				8,1	20.500.10.3.	Entwässerungsrinne Baubreite 500 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.500.10.3.pdf Technische Zeichnung – 10.500.10.3.pdf DWG – 10.500.10.3.dwg TXT – TXT_10500103.txt
	Edelstahl	1500				12,1	20.500.15.3.	Entwässerungsrinne Baubreite 500 mm - Höhenverstellung 113-183 mm Datenblatt – DB10.500.10.3.pdf Technische Zeichnung – 10.500.15.3.pdf DWG – 10.500.15.3.dwg DXF – 10.500.15.3.dxf TXT – TXT_10500153.txt

MONSUN Abdeckungen

Merkliste öffnen

Abdeckung	Material	Länge [mm]	Breite [mm]	Höhe [mm]	Höhenverst. [mm]	Artikel-Nr.	Downloads
Maschenrost
Maschenrost, Baubreite 150 mm, T-Einfassung	Verzinkt	1000	155	20	–	DT11.155.10.13.	Maschenrost, Baubreite 150 mm, T-Einfassung Datenblatt – DB.DT11.155.10.13.pdf Technische Zeichnung – DT11.155.10.13.pdf DWG – DT11.155.10.13.dwg DXF – DT11.155.10.13.dxf
Maschenrost, Baubreite 150 mm, T-Einfassung	Verzinkt	1500	155	20	–	DT11.155.15.13.	Maschenrost, Baubreite 150 mm, T-Einfassung Datenblatt – DB.DT11.155.10.13.pdf Technische Zeichnung – DT11.155.15.13.pdf DWG – DT11.155.15.13.dwg DXF – DT11.155.15.13.dxf
Maschenrost, Baubreite 197 mm, T-Einfassung	Verzinkt	1000	200	20	–	DT11.200.10.13.	Maschenrost, Baubreite 197 mm, T-Einfassung Datenblatt – DB.DT11.200.10.13.pdf Technische Zeichnung – DT11.200.10.13.pdf DWG – DT11.200.10.13.dwg DXF – DT11.200.10.13.dxf
Maschenrost, Baubreite 197 mm, T-Einfassung	Verzinkt	1500	200	20	–	DT11.200.15.13.	Maschenrost, Baubreite 197 mm, T-Einfassung Datenblatt – DB.DT11.200.10.13.pdf Technische Zeichnung – DT11.200.15.13.pdf DWG – DT11.200.15.13.dwg DXF – DT11.200.15.13.dxf
Maschenrost, Baubreite 247 mm, T-Einfassung	Verzinkt	1000	250	20	–	DT11.250.10.13.	Maschenrost, Baubreite 247 mm, T-Einfassung Datenblatt – DB.DT11.250.10.13.pdf Technische Zeichnung – DT11.250.10.13.pdf DWG – DT11.250.10.13.dwg DXF – DT11.250.10.13.dxf
Maschenrost, Baubreite 247 mm, T-Einfassung	Verzinkt	1500	250	20	–	DT11.250.15.13.	Maschenrost, Baubreite 247 mm, T-Einfassung Datenblatt – DB.DT11.250.10.13.pdf Technische Zeichnung – DT11.250.15.13.pdf DWG – DT11.250.15.13.dwg DXF – DT11.250.15.13.dxf
Maschenrost, Baubreite 497 mm, T-Einfassung	Verzinkt	1000	500	20	–	DT11.500.10.13.	Maschenrost, Baubreite 497 mm, T-Einfassung Datenblatt – DB.DT11.500.10.13.pdf
Maschenrost, Baubreite 497 mm, T-Einfassung	Verzinkt	1500	500	20	–	DT11.500.15.13.	Maschenrost, Baubreite 497 mm, T-Einfassung Datenblatt – DB.DT11.500.10.13.pdf
Maschenrost, Baubreite 150 mm, Flacheinfassung	Verzinkt	1000	150	20	–	13.155.10.13.	Maschenrost, Baubreite 150 mm, Flacheinfassung Datenblatt – DB.13.155.10.13.pdf Technische Zeichnung – 13.155.10.13.pdf DWG – 13.155.10.13.dwg DXF – 13.155.10.13.dxf
	Verzinkt	1500	150			13.155.15.13.	Maschenrost, Baubreite 150 mm, Flacheinfassung Datenblatt – DB.13.155.10.13.pdf Technische Zeichnung – 13.155.15.13.pdf DWG – 13.155.15.13.dwg DXF – 13.155.15.13.dxf
	Edelstahl	1000	155			21.155.10.13.	Maschenrost, Baubreite 150 mm, Flacheinfassung Datenblatt – DB.13.155.10.13.pdf Technische Zeichnung – 13.155.10.13.pdf DWG – 13.155.10.13.dwg DXF – 13.155.10.13.dxf
	Edelstahl	1500	155			21.155.15.13.	Maschenrost, Baubreite 150 mm, Flacheinfassung Datenblatt – DB.13.155.10.13.pdf Technische Zeichnung – 13.155.15.13.pdf DWG – 13.155.15.13.dwg DXF – 13.155.15.13.dxf
Maschenrost, Baubreite 197 mm, Flacheinfassung	Verzinkt	1000	200	20	–	13.200.10.13.	Maschenrost, Baubreite 197 mm, Flacheinfassung Datenblatt – DB.13.200.10.13.pdf DWG – 13.200.10.13.dwg DXF – 13.200.10.13.dxf
	Verzinkt	1500				13.200.15.13.	Maschenrost, Baubreite 197 mm, Flacheinfassung Datenblatt – DB.13.200.10.13.pdf Technische Zeichnung – 13.200.15.13.pdf DWG – 13.200.15.13.dwg DXF – 13.200.15.13.dxf
	Edelstahl	1000				21.200.10.13.	Maschenrost, Baubreite 197 mm, Flacheinfassung Datenblatt – DB.13.200.10.13.pdf DWG – 13.200.10.13.dwg DXF – 13.200.10.13.dxf
	Edelstahl	1500				21.200.15.13.	Maschenrost, Baubreite 197 mm, Flacheinfassung Datenblatt – DB.13.200.10.13.pdf Technische Zeichnung – 13.200.15.13.pdf DWG – 13.200.15.13.dwg DXF – 13.200.15.13.dxf
Maschenrost, Baubreite 247 mm, Flacheinfassung	Verzinkt	1000	250	20	–	13.250.10.13.	Maschenrost, Baubreite 247 mm, Flacheinfassung Datenblatt – DB13.250.10.13.pdf Technische Zeichnung – 13.250.10.13.pdf DWG – 13.250.10.13.dwg DXF – 13.250.10.13.dxf
	Verzinkt	1500				13.250.15.13.	Maschenrost, Baubreite 247 mm, Flacheinfassung Datenblatt – DB13.250.10.13.pdf Technische Zeichnung – 13.250.15.13.pdf DWG – 13.250.15.13.dwg DXF – 13.250.15.13.dxf
	Edelstahl	1000				21.250.10.13.	Maschenrost, Baubreite 247 mm, Flacheinfassung Datenblatt – DB13.250.10.13.pdf Technische Zeichnung – 13.250.10.13.pdf DWG – 13.250.10.13.dwg DXF – 13.250.10.13.dxf
	Edelstahl	1500				21.250.15.13.	Maschenrost, Baubreite 247 mm, Flacheinfassung Datenblatt – DB13.250.10.13.pdf Technische Zeichnung – 13.250.15.13.pdf DWG – 13.250.15.13.dwg DXF – 13.250.15.13.dxf
Maschenrost, Baubreite 497 mm, Flacheinfassung	Edelstahl	1000	500	20	–	21.500.10.13.	Maschenrost, Baubreite 497 mm, Flacheinfassung Datenblatt – DB.13.500.10.13.pdf
Maschenrost, Baubreite 497 mm, Flacheinfassung	Edelstahl	1500	500	20	–	21.500.15.13.	Maschenrost, Baubreite 497 mm, Flacheinfassung Datenblatt – DB.13.500.10.13.pdf
Lochrost
Lochrost, Baubreite 150 mm.	Edelstahl	1000	155	20	–	24.155.10.13.	Lochrost, Baubreite 150 mm. Technische Zeichnung – 24.155.10.13.pdf DWG – 24.155.10.13.dwg DXF – 24.155.10.13.dxf
Lochrost, Baubreite 150 mm.	Edelstahl	1500	155	20	–	24.155.15.13.	Lochrost, Baubreite 150 mm. Technische Zeichnung – 24.155.15.13.pdf DWG – 24.155.15.13.dwg DXF – 24.155.15.13.dxf
Lochrost, Baubreite 197 mm.	Edelstahl	1000	200	20	–	24.200.10.13.	Lochrost, Baubreite 197 mm. Technische Zeichnung – 24.200.10.13.pdf DWG – 24.200.10.13.dwg DXF – 24.200.10.13.dxf
Lochrost, Baubreite 197 mm.	Edelstahl	1500	200	20	–	24.200.15.13.	Lochrost, Baubreite 197 mm. Technische Zeichnung – 24.200.15.13.pdf DWG – 24.200.15.13.dwg DXF – 24.200.15.13.dxf
Längsstabrost
Längsstabrost 2 mm, Baubreite 150 mm.	Verzinkt	1500	155	20	–	18.155.10.13.	Längsstabrost 2 mm, Baubreite 150 mm. Datenblatt – DB18.155.10.13.pdf Technische Zeichnung – 18.155.10.13.pdf DWG – 18.155.10.13.dwg DXF – 18.155.10.13.dxf
Längsstabrost 3 mm, Baubreite 150 mm.	Verzinkt	1500	155	20	–	15.155.15.13.	Längsstabrost 3 mm, Baubreite 150 mm. Datenblatt – DB15.155.10.13.pdf Technische Zeichnung – 15.155.15.13.pdf DWG – 15.155.15.13.dwg DXF – 15.155.15.13.dxf
Längsstabrost 3 mm, Baubreite 150 mm.	Verzinkt	1000	155	20	–	15.155.10.13.	Längsstabrost 3 mm, Baubreite 150 mm. Datenblatt – DB15.155.10.13.pdf Technische Zeichnung – 15.155.10.13.pdf DWG – 15.155.10.13.dwg DXF – 15.155.10.13.dxf
	Edelstahl	1000				25.155.10.13.	Längsstabrost 3 mm, Baubreite 150 mm. Datenblatt – DB15.155.10.13.pdf Technische Zeichnung – 15.155.10.13.pdf DWG – 15.155.10.13.dwg DXF – 15.155.10.13.dxf
	Edelstahl	1500				25.155.15.13.	Längsstabrost 3 mm, Baubreite 150 mm. Datenblatt – DB15.155.10.13.pdf Technische Zeichnung – 15.155.15.13.pdf DWG – 15.155.15.13.dwg DXF – 15.155.15.13.dxf
Längsstabrost 3 mm, Baubreite 197 mm.	Verzinkt	1000	200	20	–	15.200.10.13.	Längsstabrost 3 mm, Baubreite 197 mm. Datenblatt – DB15.200.10.13.pdf Technische Zeichnung – 15.200.10.13.pdf DWG – 15.200.10.13.dwg DXF – 15.200.10.13.dxf
	Verzinkt	1500				15.200.15.13.	Längsstabrost 3 mm, Baubreite 197 mm. Datenblatt – DB15.200.10.13.pdf Technische Zeichnung – 15.200.15.13.pdf DWG – 15.200.15.13.dwg DXF – 15.200.15.13.dxf
	Edelstahl	1000				25.200.10.13.	Längsstabrost 3 mm, Baubreite 197 mm. Datenblatt – DB15.200.10.13.pdf Technische Zeichnung – 15.200.10.13.pdf DWG – 15.200.10.13.dwg DXF – 15.200.10.13.dxf
	Edelstahl	1500				25.200.15.13.	Längsstabrost 3 mm, Baubreite 197 mm. Datenblatt – DB15.200.10.13.pdf Technische Zeichnung – 15.200.15.13.pdf DWG – 15.200.15.13.dwg DXF – 15.200.15.13.dxf
Längsstabrost 3 mm, Baubreite 247 mm.	Verzinkt	1000	250	20	–	15.250.10.13.	Längsstabrost 3 mm, Baubreite 247 mm. Datenblatt – DB15.200.10.13.pdf Technische Zeichnung – 15.250.10.13.pdf DWG – 15.250.10.13.dwg DXF – 15.250.10.13.dxf
	Verzinkt	1500				15.250.15.13.	Längsstabrost 3 mm, Baubreite 247 mm. Datenblatt – DB15.200.10.13.pdf Technische Zeichnung – 15.250.15.13.pdf DWG – 15.250.15.13.dwg DXF – 15.250.15.13.dxf
	Edelstahl	1000				25.250.10.13.	Längsstabrost 3 mm, Baubreite 247 mm. Datenblatt – DB15.200.10.13.pdf Technische Zeichnung – 15.250.10.13.pdf DWG – 15.250.10.13.dwg DXF – 15.250.10.13.dxf
	Edelstahl	1500				25.250.15.13.	Längsstabrost 3 mm, Baubreite 247 mm. Datenblatt – DB15.200.10.13.pdf Technische Zeichnung – 15.250.15.13.pdf DWG – 15.250.15.13.dwg DXF – 15.250.15.13.dxf
Längsstabrost 7 mm, Baubreite 94 mm.	Edelstahl	1000	100	20	–	26.100.10.13.	Längsstabrost 7 mm, Baubreite 94 mm. Datenblatt – DB16.100.10.13.pdf Technische Zeichnung – 16.100.10.13.pdf DWG – 16.100.10.13.dwg DXF – 16.100.10.13.dxf
Längsstabrost 7 mm, Baubreite 150 mm.	Verzinkt	1000	155	20	–	16.155.10.13.	Längsstabrost 7 mm, Baubreite 150 mm. Datenblatt – DB16.155.10.13.pdf Technische Zeichnung – 16.155.10.13.pdf DWG – 16.155.10.13.dwg DXF – 16.155.10.13.dxf
	Verzinkt	1500				16.155.15.13.	Längsstabrost 7 mm, Baubreite 150 mm. Datenblatt – DB16.155.10.13.pdf Technische Zeichnung – 16.155.15.13.pdf DWG – 16.155.15.13.dwg DXF – 16.155.15.13.dxf
	Edelstahl	1000				26.155.10.13.	Längsstabrost 7 mm, Baubreite 150 mm. Datenblatt – DB16.155.10.13.pdf Technische Zeichnung – 16.155.10.13.pdf DWG – 16.155.10.13.dwg DXF – 16.155.10.13.dxf
	Edelstahl	1500				26.155.15.13.	Längsstabrost 7 mm, Baubreite 150 mm. Datenblatt – DB16.155.10.13.pdf Technische Zeichnung – 16.155.15.13.pdf DWG – 16.155.15.13.dwg DXF – 16.155.15.13.dxf
Längsstabrost 7 mm, Baubreite 197 mm.	Verzinkt	1000	200	20	–	16.200.10.13.	Längsstabrost 7 mm, Baubreite 197 mm. Datenblatt – DB16.200.10.13.pdf DWG – 16.200.10.13.dwg DXF – 16.200.10.13.dxf
	Verzinkt	1500				16.200.15.13.	Längsstabrost 7 mm, Baubreite 197 mm. Datenblatt – DB16.200.10.13.pdf Technische Zeichnung – 16.200.15.13.pdf DWG – 16.200.15.13.dwg DXF – 16.200.15.13.dxf
	Edelstahl	1000				26.200.10.13.	Längsstabrost 7 mm, Baubreite 197 mm. Datenblatt – DB16.200.10.13.pdf DWG – 16.200.10.13.dwg DXF – 16.200.10.13.dxf
	Edelstahl	1500				26.200.15.13.	Längsstabrost 7 mm, Baubreite 197 mm. Datenblatt – DB16.200.10.13.pdf Technische Zeichnung – 16.200.15.13.pdf DWG – 16.200.15.13.dwg DXF – 16.200.15.13.dxf
Längsstabrost 7 mm, Baubreite 247 mm.	Verzinkt	1000	250	20	–	16.250.10.13.	Längsstabrost 7 mm, Baubreite 247 mm. Datenblatt – DB16.200.10.13.pdf Technische Zeichnung – 16.250.10.13.pdf DWG – 16.250.10.13.dwg DXF – 16.250.10.13.dxf
	Verzinkt	1500				16.250.15.13.	Längsstabrost 7 mm, Baubreite 247 mm. Datenblatt – DB16.200.10.13.pdf Technische Zeichnung – 16.250.15.13.pdf DWG – 16.250.15.13.dwg DXF – 16.250.15.13.dxf
	Edelstahl	1500				26.250.15.13.	Längsstabrost 7 mm, Baubreite 247 mm. Datenblatt – DB16.200.10.13.pdf Technische Zeichnung – 16.250.15.13.pdf DWG – 16.250.15.13.dwg DXF – 16.250.15.13.dxf
Längsstabrost 7 mm, Baubreite 250 mm.	Edelstahl	1000	250	20	–	26.250.10.13.	Längsstabrost 7 mm, Baubreite 250 mm. Datenblatt – DB16.200.10.13.pdf Technische Zeichnung – 16.250.10.13.pdf DWG – 16.250.10.13.dwg DXF – 16.250.10.13.dxf
Längsstabrost 7 mm, mattiert, Baubreite 150 mm.	Edelstahl	1000	155	20	–	28.155.10.13.	Längsstabrost 7 mm, mattiert, Baubreite 150 mm. Datenblatt – DB16.155.10.13.pdf Technische Zeichnung – 16.155.10.13.pdf DWG – 16.155.10.13.dwg DXF – 16.155.10.13.dxf
Längsstabrost 7 mm, mattiert, Baubreite 150 mm.	Edelstahl	1500	155	20	–	28.155.15.13.	Längsstabrost 7 mm, mattiert, Baubreite 150 mm. Datenblatt – DB16.155.10.13.pdf Technische Zeichnung – 16.155.15.13.pdf DWG – 16.155.15.13.dwg DXF – 16.155.15.13.dxf
Längsstabrost 7 mm, mattiert, Baubreite 197 mm.	Edelstahl	1000	200	20	–	28.200.10.13.	Längsstabrost 7 mm, mattiert, Baubreite 197 mm. Datenblatt – DB16.200.10.13.pdf DWG – 16.200.10.13.dwg DXF – 16.200.10.13.dxf
Längsstabrost 7 mm, mattiert, Baubreite 197 mm.	Edelstahl	1500	200	20	–	28.200.15.13.	Längsstabrost 7 mm, mattiert, Baubreite 197 mm. Datenblatt – DB16.200.10.13.pdf Technische Zeichnung – 16.200.15.13.pdf DWG – 16.200.15.13.dwg DXF – 16.200.15.13.dxf
Längsstabrost 7 mm, mattiert, Baubreite 247 mm.	Edelstahl	1000	250	20	–	28.250.10.13.	Längsstabrost 7 mm, mattiert, Baubreite 247 mm. Datenblatt – DB16.200.10.13.pdf Technische Zeichnung – 16.250.10.13.pdf DWG – 16.250.10.13.dwg DXF – 16.250.10.13.dxf
Querstabrost
Querstabrost 3 mm, Baubreite 150 mm.	Verzinkt	1000	155	20	–	19.155.10.13.	Querstabrost 3 mm, Baubreite 150 mm. Datenblatt – DB19.155.10.13.pdf
	Verzinkt	1500				19.155.15.13.	Querstabrost 3 mm, Baubreite 150 mm. Datenblatt – DB19.155.10.13.pdf
	Edelstahl	1000				29.155.10.13.	Querstabrost 3 mm, Baubreite 150 mm. Datenblatt – DB19.155.10.13.pdf
	Edelstahl	1500				29.155.15.13.	Querstabrost 3 mm, Baubreite 150 mm. Datenblatt – DB19.155.10.13.pdf
Querstabrost 3 mm, Baubreite 197 mm.	Verzinkt	1000	200	20	–	19.200.10.13.	Querstabrost 3 mm, Baubreite 197 mm. Datenblatt – DB19.200.10.13-.pdf
	Verzinkt	1500				19.200.15.13.	Querstabrost 3 mm, Baubreite 197 mm. Datenblatt – DB19.200.10.13-.pdf
	Edelstahl	1000				29.200.10.13.	Querstabrost 3 mm, Baubreite 197 mm. Datenblatt – DB19.200.10.13-.pdf
	Edelstahl	1500				29.200.15.13.	Querstabrost 3 mm, Baubreite 197 mm. Datenblatt – DB19.200.10.13-.pdf

MONSUN Systemkomponenten

Merkliste öffnen

Zubehör	Material	Länge [mm]	Breite [mm]	Höhe [mm]	Höhenverst. [mm]	Artikel-Nr.	Downloads

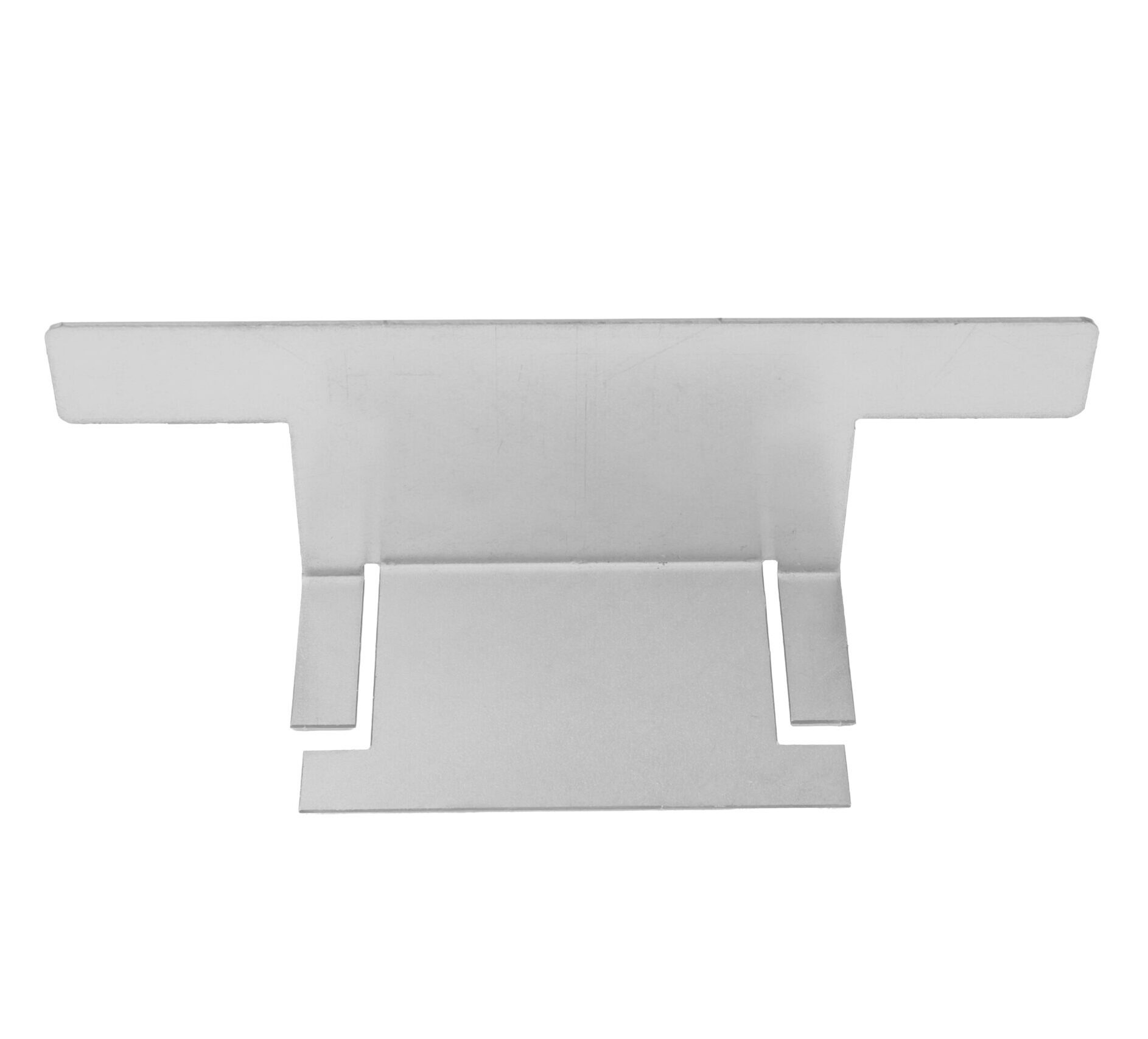

Endkappe
Endkappe, Baubreite 155 mm.	Verzinkt	–	155	63	–	10.155.0.04.	Endkappe, Baubreite 155 mm. Keine Downloads verfügbar.
Endkappe, Baubreite 155 mm.	Edelstahl	–	155	63	–	20.155.0.04.	Endkappe, Baubreite 155 mm. Datenblatt – DB10.155.0.04.pdf
Endkappe, Baubreite 200 mm.	Verzinkt	–	200	63	–	10.200.0.04.	Endkappe, Baubreite 200 mm. Datenblatt – DB10.200.0.04.pdf
Endkappe, Baubreite 200 mm.	Edelstahl	–	200	63	–	20.200.0.04.	Endkappe, Baubreite 200 mm. Datenblatt – DB10.200.0.04.pdf
Endkappe, Baubreite 250 mm.	Verzinkt	–	250	63	–	10.250.0.04.	Endkappe, Baubreite 250 mm. Datenblatt – DB10.250.0.04.pdf
Endkappe, Baubreite 250 mm.	Edelstahl	–	250	63	–	20.250.0.04.	Endkappe, Baubreite 250 mm. Datenblatt – DB10.250.0.04.pdf
Endkappe, Baubreite 500 mm.	Verzinkt	–	500	63	–	10.500.0.04.	Endkappe, Baubreite 500 mm. Datenblatt – DB10.500.0.04.pdf
Endkappe, Baubreite 500 mm.	Edelstahl	–	500	63	–	20.500.0.04.	Endkappe, Baubreite 500 mm. Datenblatt – DB10.500.0.04.pdf

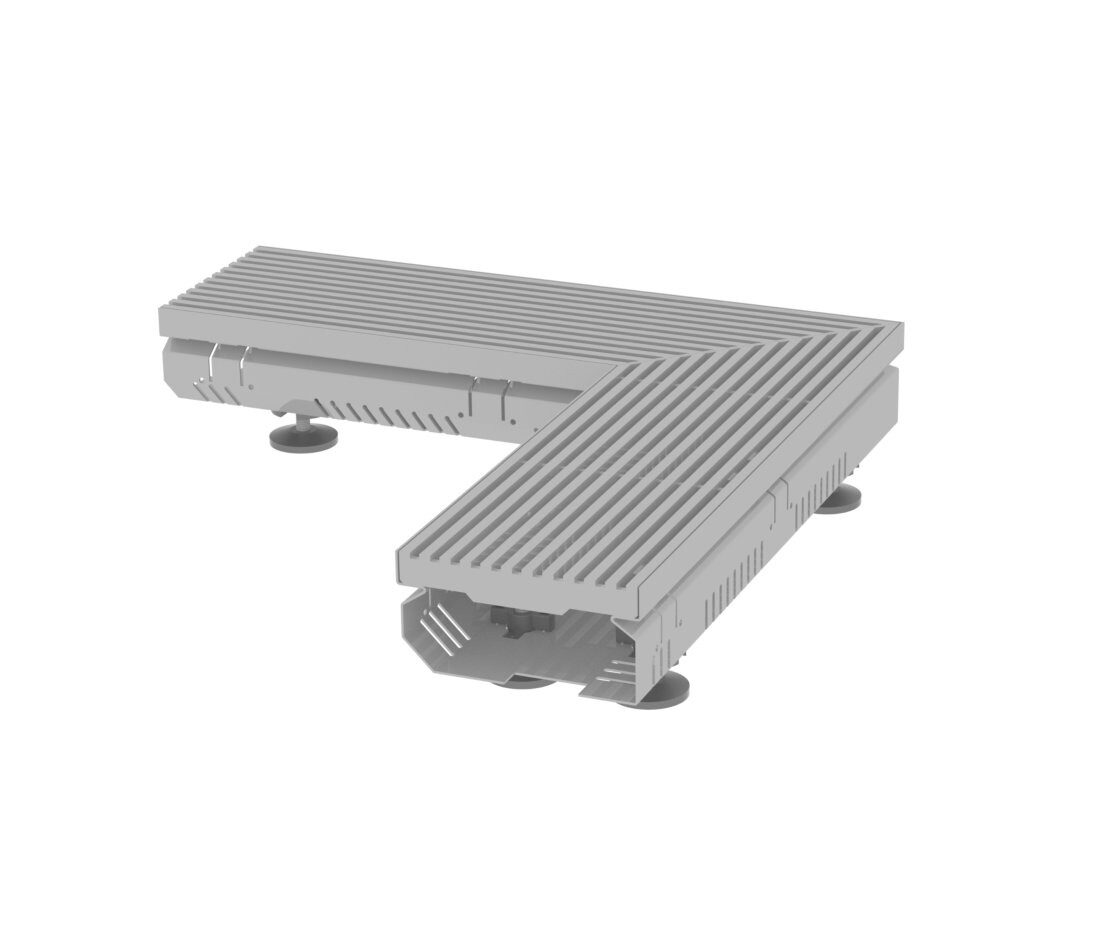

Eckzulage
Eckzulage, Baubreite 155 mm.	Verzinkt	–	155	63	–	10.155.0.27.	Eckzulage, Baubreite 155 mm. Keine Downloads verfügbar.
Eckzulage, Baubreite 155 mm.	Edelstahl	–	155	63	–	20.155.0.27.	Eckzulage, Baubreite 155 mm. Keine Downloads verfügbar.
Eckzulage, Baubreite 200 mm.	Verzinkt	–	200	63	–	10.200.0.27.	Eckzulage, Baubreite 200 mm. Keine Downloads verfügbar.
Eckzulage, Baubreite 200 mm.	Edelstahl	–	200	63	–	20.200.0.27.	Eckzulage, Baubreite 200 mm. Keine Downloads verfügbar.
Eckzulage, Baubreite 250 mm.	Verzinkt	–	250	63	–	10.250.0.27.	Eckzulage, Baubreite 250 mm. Keine Downloads verfügbar.
Eckzulage, Baubreite 250 mm.	Edelstahl	–	250	63	–	20.250.0.27.	Eckzulage, Baubreite 250 mm. Keine Downloads verfügbar.
Höhenverstellset
Höhenverstellung 100-130 mm - 4 Stück / H13	Edelstahl	–	–	–	–	0.0.0.063.	Höhenverstellung 100-130 mm - 4 Stück / H13 Datenblatt – DB0.0.0.061.pdf Technische Zeichnung – 0.0.0.063.pdf DWG – 0.0.0.063.dwg DXF – 0.0.0.063.dxf
Höhenverstellung 113-183 mm - 4 Stück / H3	Edelstahl	–	–	–	–	0.0.0.053.	Höhenverstellung 113-183 mm - 4 Stück / H3 Datenblatt – DB0.0.0.051.pdf
Höhenverstellung 60-90 mm - 4 Stück / H1	Edelstahl	–	–	–	–	0.0.0.061.	Höhenverstellung 60-90 mm - 4 Stück / H1 Datenblatt – DB0.0.0.061.pdf Technische Zeichnung – 0.0.0.061.pdf DWG – 0.0.0.061.dwg DXF – 0.0.0.061.dxf
Höhenverstellung 73-103 mm - 4 stück / H1	Edelstahl	–	–	–	–	0.0.0.051.	Höhenverstellung 73-103 mm - 4 stück / H1 Datenblatt – DB0.0.0.051.pdf
Höhenverstellung 80-100 mm - 4 Stück / H2	Edelstahl	–	–	–	–	0.0.0.062.	Höhenverstellung 80-100 mm - 4 Stück / H2 Datenblatt – DB0.0.0.061.pdf Technische Zeichnung – 0.0.0.062.pdf DWG – 0.0.0.062.dwg DXF – 0.0.0.062.dxf
Höhenverstellung 93-143 mm - 4 Stück / H2	Edelstahl	–	–	–	–	0.0.0.052.	Höhenverstellung 93-143 mm - 4 Stück / H2 Datenblatt – DB0.0.0.051.pdf

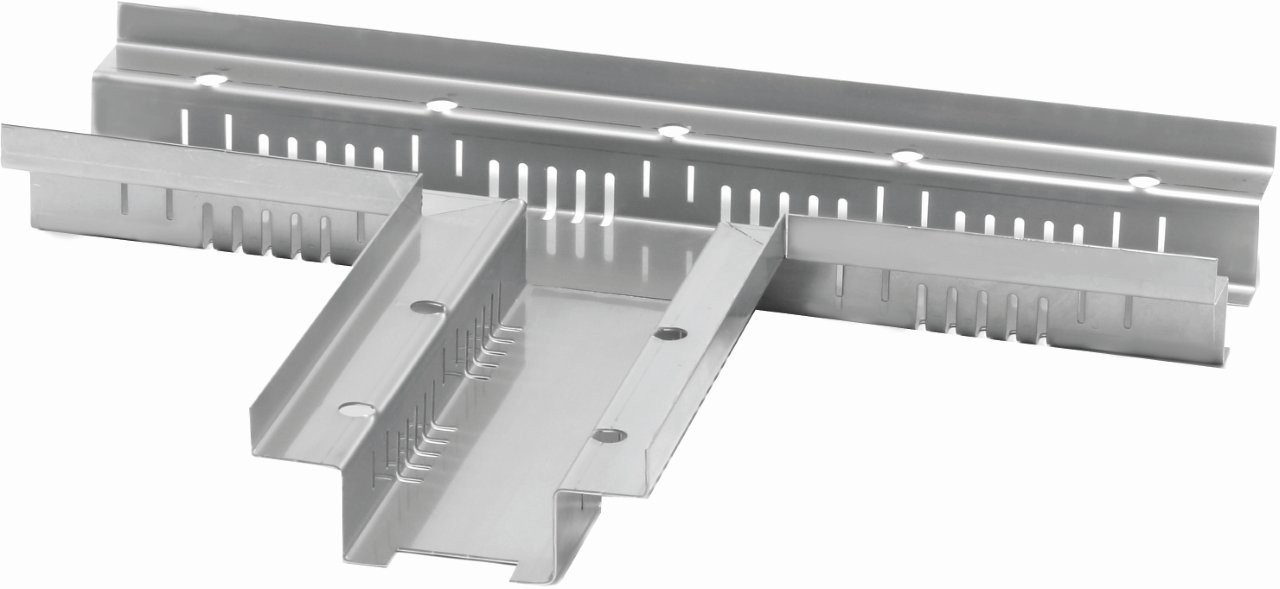

Zulage T-Stück
Zulage T-Stück	Verzinkt	–	155	63	–	10.155.0.28.	Zulage T-Stück Keine Downloads verfügbar.
	Edelstahl	–	155			20.155.0.28.	Zulage T-Stück Keine Downloads verfügbar.
	Verzinkt	–	200			10.200.0.28.	Zulage T-Stück Keine Downloads verfügbar.
	Edelstahl	–	200			20.200.0.28.	Zulage T-Stück Keine Downloads verfügbar.
	Verzinkt	–	250			10.250.0.28.	Zulage T-Stück Keine Downloads verfügbar.
	Edelstahl	–	250			20.250.0.28.	Zulage T-Stück Keine Downloads verfügbar.

DRAIN

PRODUKTINFORMATIONEN

Produktinformationen

MONSUN Abdeckungen

Maschenrost MW 30x10 T-Einfassung

Maschenrost MW30x10 Flacheinfasung

Lochrost

Linearrost Längsstab 3mm

Linearrost Längsstab 7mm

Querstabrost

MONSUN Systemkomponenten

Eckzulage

Endkappe

Höhenverstellset

Zulage T-Stück

DRAIN

PRODUKTINFORMATIONEN

Produktinformationen

Entwässerungsrinne Baubreite 155 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 155 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 155 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 155 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 155 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 155 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 155 mm -Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 155 mm - Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 200 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 200 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 200 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 200 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 200 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 200 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 200 mm - Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 250 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 250 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 250 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 250 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 250 mm - Fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 250 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 73-103 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 93-143 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 250 mm - Höhenverstellung 113-183 mm

Entwässerungsrinne Baubreite 500 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 500 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 500 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 500 mm - fixe Bauhöhe 63 mm

Entwässerungsrinne Baubreite 500 mm - Höhenverstellung 73-103 mm
